Comment choisir sa pompe manuelle semi-rotative Pompes Japy ?

Conseils sur le choix d’une pompe manuelle semi-rotative Pompes Japy

La pompe semi-rotative permet d’aspirer un liquide pas ou très peu chargé pour le puiser ou le transvaser. Il s’agit d’une pompe à piston appartenant à la famille des pompes volumétriques.

Cet outillage, relativement simple et facile d’utilisation, est utilisé autant pour des installations domestiques (pompe d’arrosage) que professionnelles (pompes de transfert). Ce type de pompe à main séduit pour sa fiabilité et ses caractéristiques techniques. Mais pour choisir la pompe manuelle adaptée à vos besoins, il est important de bien considérer certains éléments.

Quel choix en matière de matériaux pour la pompe semi-rotative ?

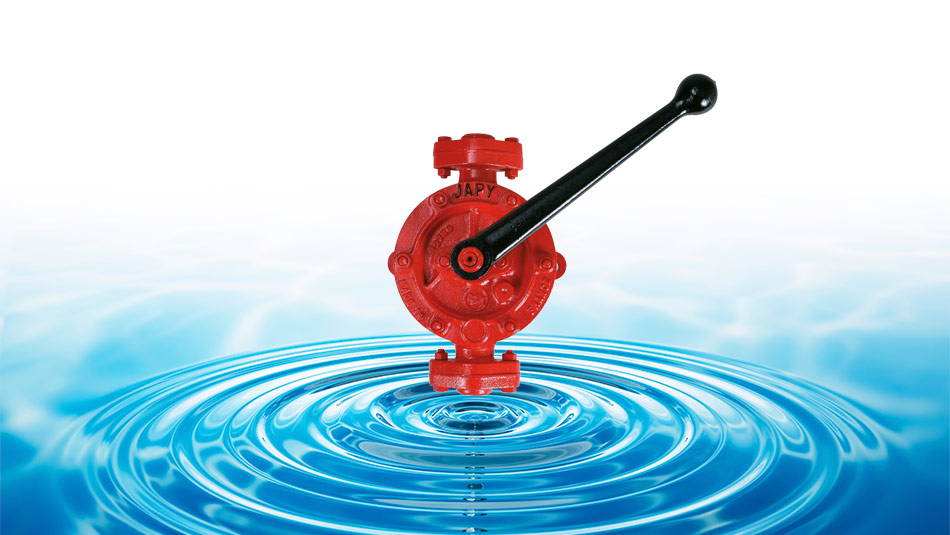

Les modèles de pompes semi-rotatives ont tous la même forme ronde. Ils intègrent un mécanisme avec un piston plat, installé horizontalement dans une chambre cylindrique. Une manivelle ou un levier permet de faire tourner le rotor. Son mouvement crée une dépression aspirant le liquide. Celui-ci est comprimé dans le stator qui le remet sous pression pour le projeter.

Les modèles Pompes Japy (EP/HT/AT/HL) ont un corps en fonte moulée et un mécanisme intérieur en laiton. Les modèles EZ ont, eux, un corps de pompe en fonte et un mécanisme intérieur en zamak.

En fonction de la viscosité et de la nature du fluide à véhiculer ou à évacuer, plusieurs modèles de pompes semi-rotatives se distinguent :

• Pour la récupération des eaux (usées, comme l’eau de pluie, pour arroser) ou encore le transfert de liquide visqueux, les pompes manuelles semi-rotatives de la série EP se distinguent par la robustesse de leurs matériaux de composition
• Certains modèles de pompes ATEX (série AT) sont aussi adaptés pour le transvasement de produits inflammables tels que l’essence, l’huile, l’alcool, l’acétone, le white spirit… Mais avec ces fluides, les joints de raccords d’une pompe de transvasement sont essentiellement en PTFE ou en Viton afin d’en faciliter le remplissage.
  Ces pompes peuvent être équipées à la demande (série FEP/FHT/FAT) d’un flexible de refoulement antistatique en PVC, d’un bec verseur ou pistolet en acier inoxydable, d’une canne d’aspiration et d’une fausse blonde conique réglable pour fût.
• Pour le pompage de liquides plus corrosifs comme l'eau de mer, l'alcool, le vinaigre, le diesel et certaines huiles, les pompes bronze BP/BRN BRN sont composées d’un corps bronze et mécanisme bronze.
  Pompes Japy est l'inventeur de ces pompes semi-rotatives submersibles, conçues pour résister à la très forte salinité de l’eau de mer et aux conditions météos difficiles.

Quelles contraintes en matière d’installation ?

Les pompes semi-rotatives de Pompes Japy se déclinent en plusieurs tailles. Leur choix dépend de vos besoins et de l’emplacement.

Un bon compromis entre débit, pression et effort

Pour choisir le dispositif de pompe à eau manuelle correspondant à vos besoins et vous assurer le bon fonctionnement du mécanisme, trois éléments sont à prendre en considération.
La hauteur, la longueur des tuyaux mais aussi son diamètre à l’aspiration et au refoulement.
La longueur du tuyau de refoulement est de 30 mètres pour les plus petits modèles et jusqu’à 11 mètres pour les plus grands.
Pour certains usages, gasoil, fluide, solvants…, la pompe nécessite de pouvoir s’adapter au goulot des fûts de puisage.

L’emplacement de la pompe et la hauteur d’aspiration

L’installation d’une pompe est fixe. Il faut savoir que la faible utilisation, l’usure et les conditions météorologiques ont tendance à altérer le mécanisme. Mieux vaut donc remonter ces informations lors d’une éventuelle commande. Les exigences ne sont pas les mêmes si la pompe est située dans un local abrité ou si elle est placée en extérieur. Dans ce cas, elle doit être particulièrement résistante et capable de supporter les agressions externes : intempéries, corrosion, oxydation…

La hauteur d’aspiration

Il est important de savoir que la capacité d’aspiration des pompes semi-rotatives classiques est au maximum de 7 mètres (pompe mouillée). Au-delà de cette hauteur manométrique, il faudra opter pour un autre type de pompe aspirante.

Le choix du débit et de la pression

Les pompes hydrauliques Pompes Japy affichent des débits moyens entre 900 et 2700 litres par heure en fonction des mouvements effectués. Contrairement à une pompe hydraulique, la pompe semi-rotative ne permet pas de combiner un fort débit et une haute-pression, le maximum étant de 5 bars.

Pour optimiser le fonctionnement de la pompe, si le fluide doit être envoyé à une hauteur importante, il est préférable de choisir une petite cylindrée.
Un cylindre élevé est donc choisi lorsque la hauteur de refoulement est petite. Pour comprendre les caractéristiques d’une pompe, il est important de connaître ces 3 critères :

• La cylindrée (Cy) : Elle correspond au volume refoulé par la pompe par cycle.
• Le débit volumique (QI) : Il s’agit du volume refoulé pour un temps donné. Il se calcule en multipliant la cylindrée par le nombre de mouvement du levier.
• La puissance hydraulique : Elle est déterminée en multipliant le débit volumique par la différence de pression de refoulement et de pression d’aspiration.

Les variations thermiques

Toutes les pompes semi-rotatives Pompes Japy supportent des températures entre 2°C à 60°C. Les pompes manuelles semi-rotatives intégralement en bronze sont plus adaptées aux températures extrêmes. En effet, sur une pompe à eau standard, la dilatation des matériaux peut bloquer le mécanisme.
